伯恩斯電位器的型號選擇和注意事項
時間:2020-03-19
摘要：伯恩斯電位器大家通常都稱為bourns電位器，是美國出產的一款進口系列的電位器。而且對于在國內市場中的需求量是非常大的，通常在伯恩斯電位器發生故障需要更換時，對于其的拆御
伯恩斯電位器大家通常都稱為bourns電位器，是美國出產的一款進口系列的電位器。而且對于在國內市場中的需求量是非常大的，通常在伯恩斯電位器發生故障需要更換時，對于其的拆御步驟方法不能盲目的去操作，否者操作不當而損壞掉其它的元件。首先用螺釘旋具拆下原電位器上的固定螺釘，接著就把電位器上的引腳上的接線拆開，注意不能隨便拉扯開電位器引腳上的接線，以免扯斷主板其它的線路接線。建議大家在選購以及使用時有什么疑問可以找技術人員進行指導或處理。下面我來給大家詳細介紹幾款常用的伯恩斯電位器以及相關的規格參數吧!

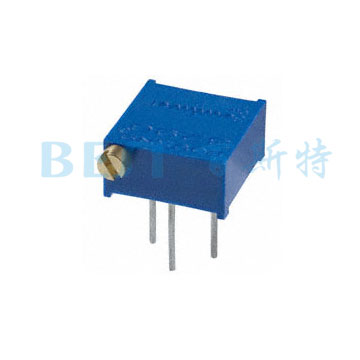

(1)3296p_BOURNS電位器
原廠標準完整型號: 3296P-1-502
電阻(歐姆): 5k
調節類型: 側面調節
電阻材料: 金屬陶瓷
功率(W): 0.5W，1/2W
容差: ±10%
溫度系數: ±100ppm/°C
圈數: 25
安裝類型: 通孔
端子類型: PC 引腳
大小/尺寸: 矩形 - 0.375" x 0.190" 表面 x 0.190" 高(9.53mm x 4.83mm x 4.83mm)

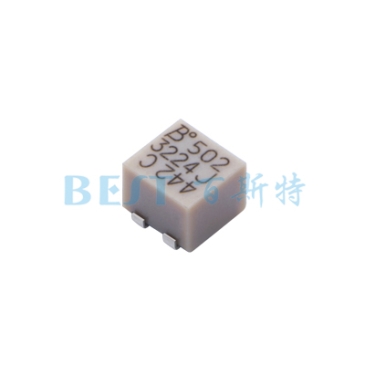

(2)3224j_BOURNS電位器
原廠標準完整型號: 3224J-1-502E
電阻(歐姆): 5k
調節類型: 側面調節
電阻材料: 金屬陶瓷
功率(W): 0.25W，1/4W
容差: ±10%
溫度系數: ±100ppm/°C
圈數: 12
安裝類型: 表面貼裝
端子類型: J 引線
大小/尺寸: 矩形 - 0.181" x 0.138" 表面 x 0.146" 高(4.60mm x 3.50mm x 3.71mm)

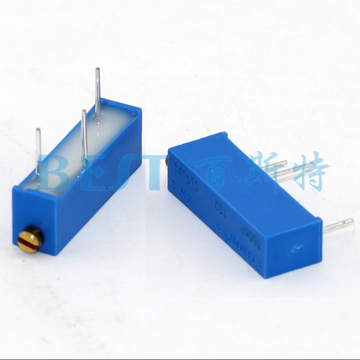

(3)3006P_BOURNS電位器
原廠標準完整型號: 3006P-1-502
電阻(歐姆): 5k
調節類型: 側面調節
電阻材料: 金屬陶瓷
功率(W): 0.75W，3/4W
容差: ±10%
溫度系數: ±100ppm/°C
圈數: 15
安裝類型: 通孔
端子類型: PC 引腳
大小/尺寸: 矩形 - 0.250" x 0.190" 表面 x 0.750" 長(6.35mm x 4.83mm x 19.05mm)

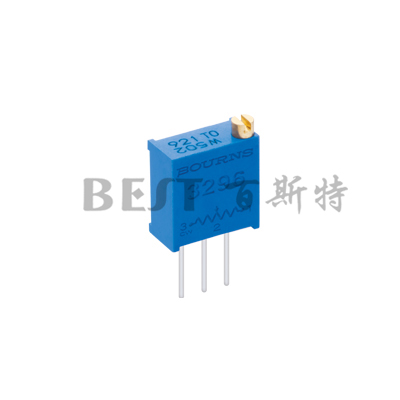

(4)3296w_BOURNS電位器
原廠標準完整型號: 3296W-1-502A
電阻(歐姆): 5k
調節類型: 頂部調節
電阻材料: 金屬陶瓷
功率(W): 0.5W，1/2W
容差: ±10%
溫度系數: ±100ppm/°C
圈數: 25
安裝類型: 通孔
端子類型: PC 引腳
大小/尺寸: 矩形 - 0.375" x 0.190" 表面 x 0.395" 高(9.53mm x 4.83mm x 10.03mm)

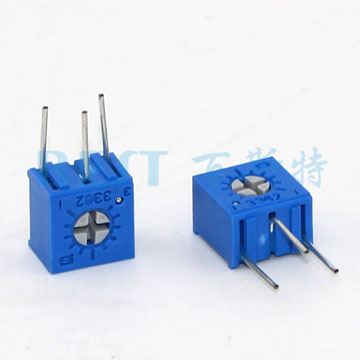

(5)3362w_BOURNS電位器
原廠標準完整型號: 3362W-1-502
電阻(歐姆): 5k
功率(W): 0.5W，1/2W
容差: ±10%
溫度系數: ±100ppm/°C
圈數: 單路
調節類型: 側面調節
電阻材料: 金屬陶瓷
安裝類型: 通孔
端子類型: PC 引腳
大小/尺寸: 矩形 - 0.275" x 0.260" 表面 x 0.275" 高(6.99mm x 6.60mm x 6.99mm)
以上就是關于伯恩斯電位器的相關規格參數的介紹，通常來講，對于電位器接線完成后，還不可馬上使用的，應當要注意檢查好其電位器的各定片引腳有沒有相互接錯的可能，否者是會影響到伯恩斯電位器的使用。伯恩斯電位器的電刷內、外聯接觸泡點的連線不在同一直線上或不通過電刷的中心點，容易致使電位器的操作當中造成一些調節失靈的現象。在它的碳片表面要避免不能附著異物過多，如塵埃或雜物等等，否者可能導致電刷在某一點瞬時斷開與碳片的接觸的時候，造成電位器的電刷變形導致其與碳片接觸不良的問題。
